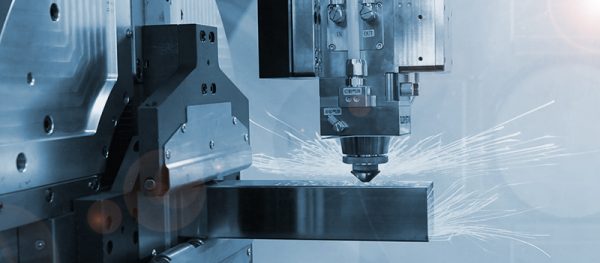

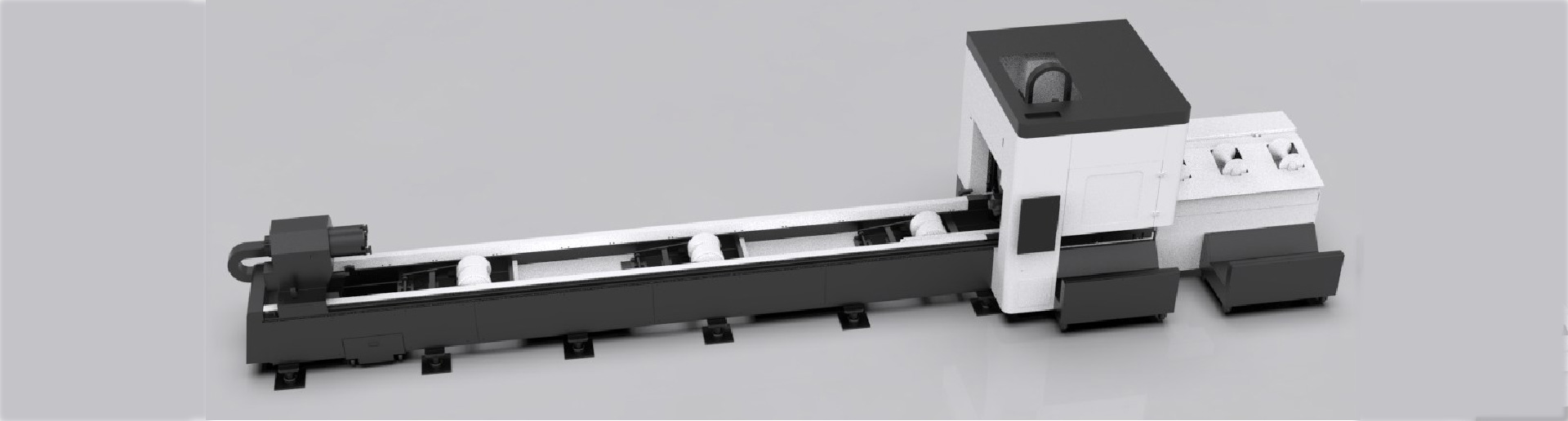

全能型一键切管工具，支持坡口切割
伺服下料，节省人工
伺服推动前卡盘移动，高精度，智能安全

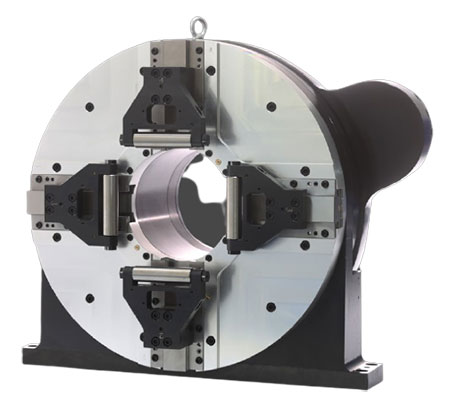

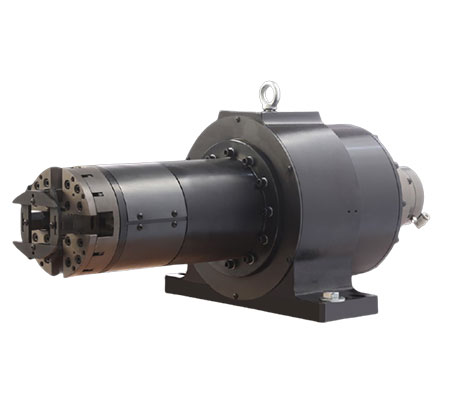

业内最高标准卡盘
安全性高——卡盘内孔大、自动上下料安全性高
稳定性强——整体式内置驱动结构，大大提升传动准确性和稳定性
精度顶尖——滚筒精度0.005mm，装夹精度<0.1mm
防尘效果好——齿轮内置，避免切割粉尘进入
噪声小——行业顶尖磨齿精度
惯量小——实现高速加工、满足小管件快速切割
尾料少——可最大限度深入配套前卡，实现超短尾料切割
夹持力强——卡爪采用特殊摩擦面，保证夹持管件不滑脱
刚性高——炮筒式结构设计，支撑刚性高，稳定性强
异型管夹持——支持多种型材，保持管件不滑脱
业内最高标准床身，寿命长
高强度笼式结构焊接床身 → 高温退火，长久存放 → 龙门铣加工，抗震，抗扭，抗变形
高品质配件，极致性能

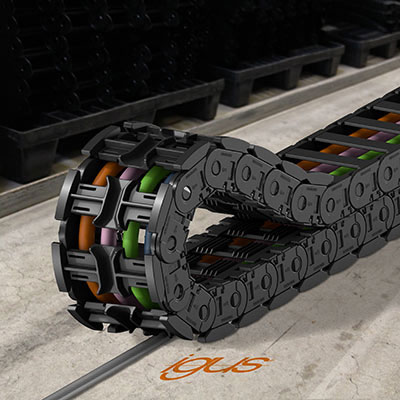

IGUS拖链电缆，耐折弯，不断线

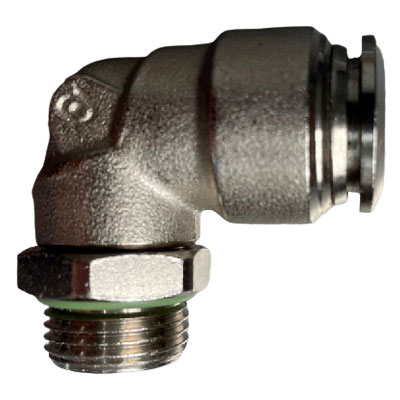

气管接头自带密封圈，不使用密封胶带，降低气路进入杂质的可能
专业工控机 抗高温设计，保证满负荷工作性能
短尾料切割
主卡盘插入前卡盘，缩短主卡与切割头距离，以缩短尾料工件较长，或管材尺寸较大时前卡盘移动，保证切割精度。
自主研发智能切割系统
1、可自动测量管材偏差，提高切割精度；
2、专用切管数控系统，支持断点定位、续切、拐角工艺设定等功能；
3、搭配专用切管套料软件，支持单零件、多零件套料、共边、自动排序等功能。

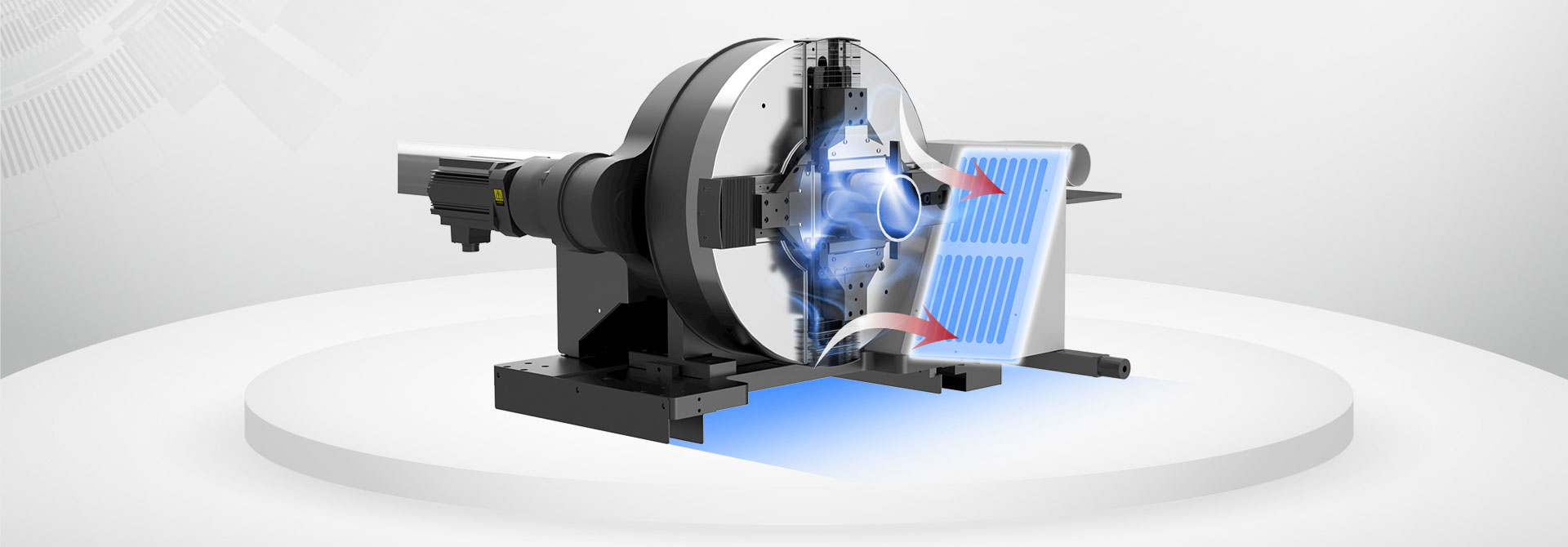

超强除尘系统
除尘系统由力星激光自主研发，卡盘内部+管内抽风设计，减少管内挂渣

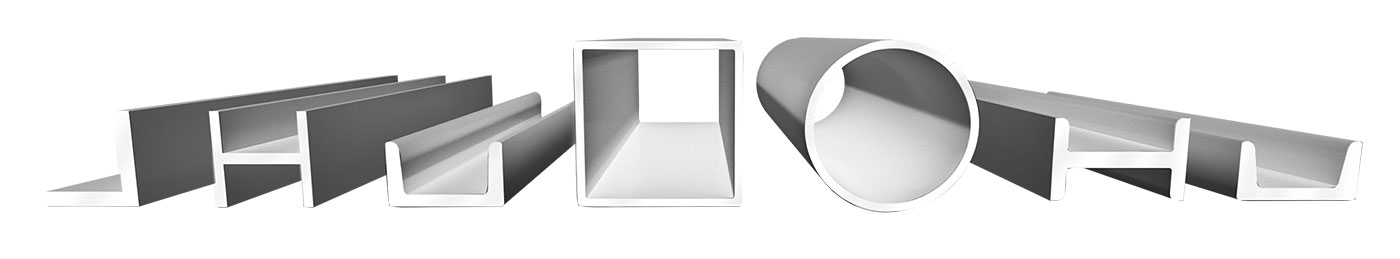

支持多种型材加工
技术参数
| 工作幅面 | 6000mm x φ220mm | 机器区域 | 11380mm×3000mm |
| X轴长度 | 500mm | 机器体积 | 10380mmx2000mmx2500mm |
| Y轴长度 | 7000mm | 数控系统 | CypCut 管材切割系统 |
| Z轴长度 | 400mm | 监视器 | 19″LCD |
| W轴长度 | 无限旋转 | ||
| 激光功率 | 客户选择 | ||
| X/Y轴定位精度 | ≤0.05mm | 驱动模式 | 齿条双驱 |
| X/Y轴重复定位精度 | ≤0.03mm | 管材最大承载能力 | 270Kg |
| 最大综合定位速度 | 100m/min | 机器重量 | 5.5T |
| 最大加速度 | 1G | 机器功率 | 10KW（不含激光器和冷水机） |
| 最大切管长度 | φ20-220mm | 相位 | 3 |
| 最大切管重量 | 45Kg/M | 电源额定电压 | 380V |
| 总电源防护等级 | IP54 | 频率 | 50Hz |
| 管材类型 | 最大切管范围（总重量＜180KG） | 标准长度 | 剩余材料 | 备注 | |
| 1 | 圆管 | Φ15mm-Φ220mm | 6000mm | 正常切割：500mm；使用最短尾料功能：10mm | 切割最后一个部件时，尺寸误差会变大，建议切割前增加定心 |
| 2 | 方管 | 15mm*15mm – 150mm*150mm | 6000mm | ||
| 3 | 矩形管 | 短轴＞15mm，外切圆＜220mm（最大规格200mm*50mm） | 6000mm | ||
| 4 | 椭圆或扁平椭圆管 | 短轴＞15mm，长轴＜220mm | 6000mm | ||
| 5 | 槽钢 | 普通卡盘可夹持10号及以下槽钢；加长卡盘最多可夹16号槽钢 | 6000mm | 切割最后一个工件时，尺寸误差会变大，工字钢/H型钢需要手动对焦和尖头切割头 | |
| 6 | 工字钢 | 普通卡盘可夹持10号工字钢的长轴；采用槽钢或工字钢卡盘，最多可夹持16号工字钢 | 6000mm | ||
| 7 | H钢 | 长轴＜160mm，外切圆＜220mm | 6000mm | ||
| 8 | 等角钢 | 普通卡盘最多可夹持10号等角钢 | 6000mm | ||
| 9 | 不等角钢 | 普通卡盘最多可夹持10/8号等角钢 | 6000mm |
| 管材规格 | 技术参数 |
| 圆管 | 6000mm x φ120mm（φ120-20mm） |
| 方管 | 6000mm x 120mm（□120-20mm） |
| 矩形管 | 6000mm x 120m （短边尺寸>20mm；长边尺寸<120mm） |
| 管材最大重量 | 120kg（20KG/M） |
| 可提升管材的最大重量 | 2500kg |
| 电源参数 | |
| 电源相位 | 3 |
| 电源额定电压频率 | 380V 50Hz |
| 装机功耗 | ＜4.5KW |
| 电源防护等级 | IP54 |
| 重量和尺寸 | |
| 重量 | 4200kg |
| 尺寸（长/宽/高） | 7000mmx2000mmx2000mm |
| 覆盖面积 | 7000mmx2000mm |

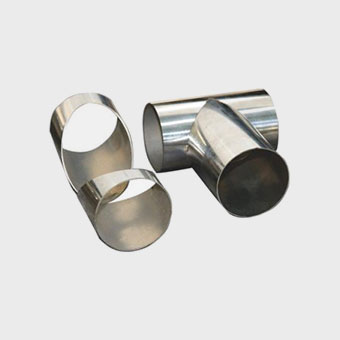

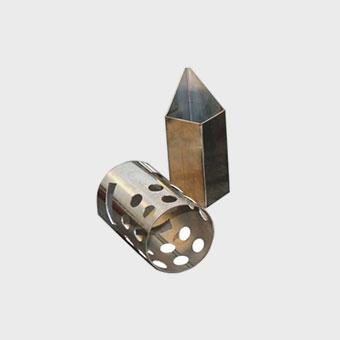

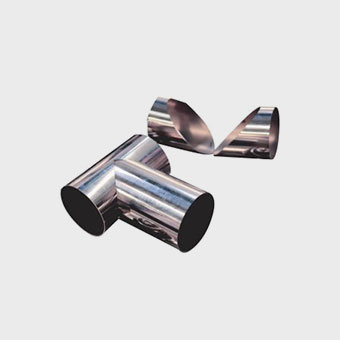

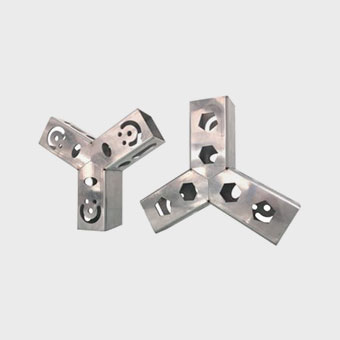

样品展示
